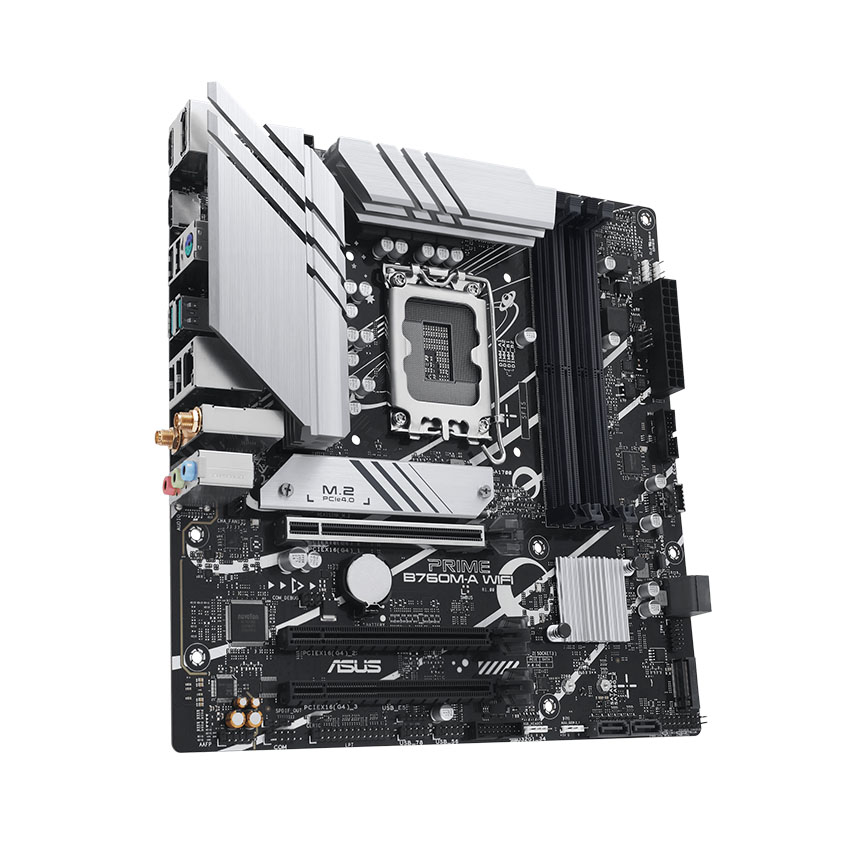

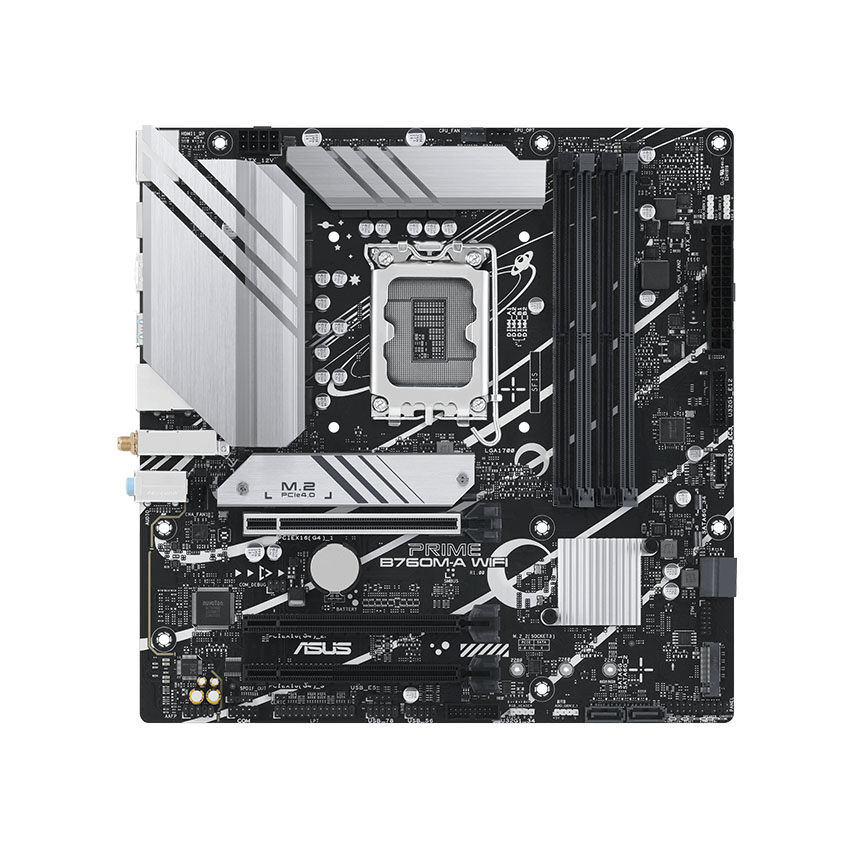

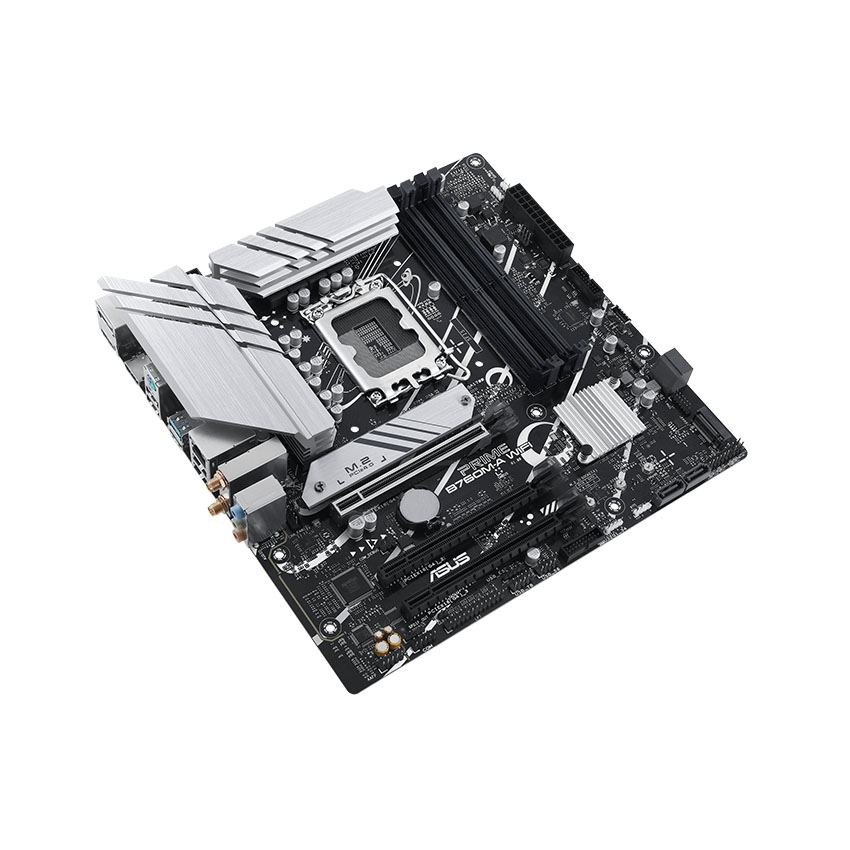

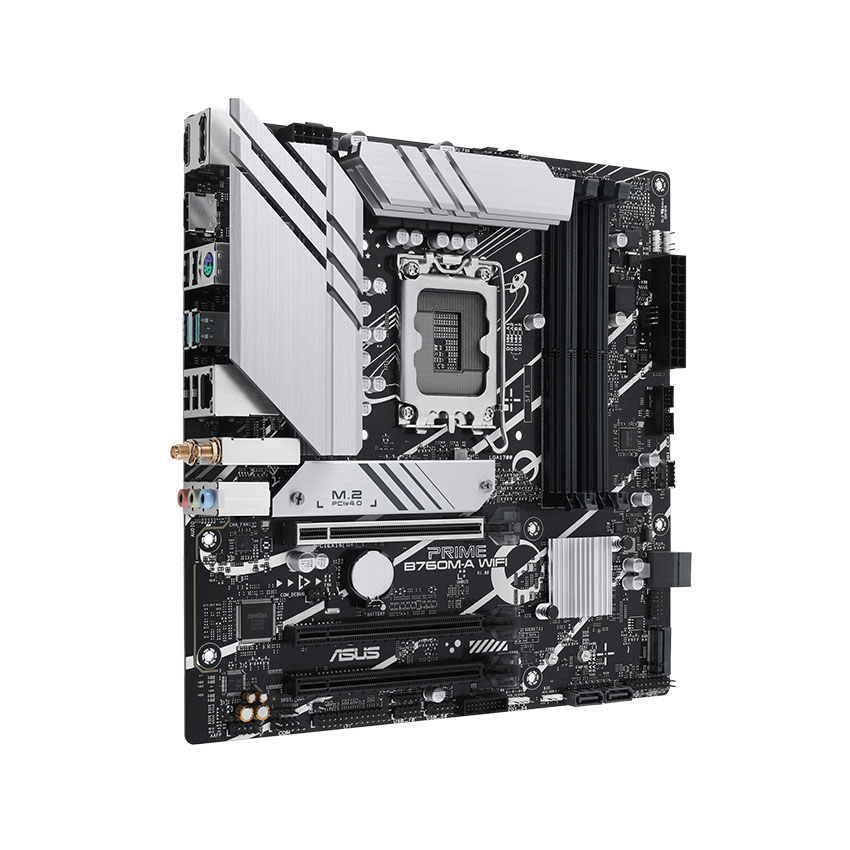

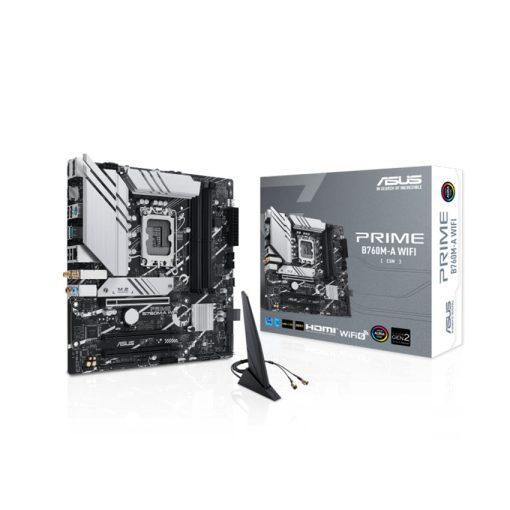

Mainboard ASUS PRIME B760M-A WIFI D4-CSM

Thông số kỹ thuật chi tiết Mainboard ASUS PRIME B760M-A WIFI D4-CSM
CPU

Socket Intel® LGA1700 dành cho Bộ xử lý Intel® Core™ thế hệ thứ 13 & Bộ xử lý Intel® Core™, Pentium® Gold và Celeron® thế hệ thứ 12*
Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0**
*Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.
** Hỗ trợ Công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

Chipet Intel® B760 Chipset
Bộ nhớ

4 x DIMM, Tối đa. 128GB, DDR4 5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600( OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory*
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ cấu hình bộ nhớ cực cao Intel® (XMP)
OptiMem II
* Loại bộ nhớ, tốc độ dữ liệu và số mô-đun DRAM được hỗ trợ sẽ khác nhau tùy thuộc vào CPU và cấu hình bộ nhớ, để biết thêm thông tin, vui lòng tham khảo danh sách hỗ trợ bộ nhớ trên trang web www.asus.com
Đồ họa

1 cổng DisplayPort**
2 cổng HDMI®***
Thông số đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo trang web www.intel.com để biết thông tin cập nhật.
** Hỗ trợ tối đa 4K@60Hz với cổng DisplayPort 1.4.
*** Hỗ trợ 4K@60Hz với cổng HDMI® 2.1.
Khe mở rộng

Bộ xử lý Intel® thế hệ thứ 13 & 12
1 khe cắm PCIe 4.0 x16
Bộ vi xử lý Intel® B760
1 khe cắm PCIe 4.0 x16 (hỗ trợ x4 chế độ)
1 khe cắm PCIe 4.0 x16 (hỗ trợ x1 chế độ)
Ghi chú: Để đảm bảo tính tương thích của các thiết bị được cài đặt, vui lòng tham khảo https://www.asus.com/support/ để xem danh sách các phụ kiện được hỗ trợ.
Lưu trữ

Tổng cộng hỗ trợ 2 khe cắm M.2 và 4 cổng SATA 6Gb/s*
Bộ xử lý Intel® thế hệ thứ 13 & 12
Khe cắm M.2_1 (Key M), loại 2242/2260/2280 (hỗ trợ PCIe 4.0 x4 chế độ)
Bộ vi xử lý Intel® B760

Khe cắm M.2_2 (Key M), loại 2242/2260/2280 (hỗ trợ PCIe 4.0 x4 chế độ)
4 cổng SATA 6Gb/s
* Công nghệ Lưu trữ Nhanh Intel® hỗ trợ SATA RAID 0/1/5/10.

LAN

1 x Realtek 2.5Gb Ethernet
Wireless & Bluetooth Wi-Fi 6
2×2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Hỗ trợ dải tần số 2.4/5GHz
Bluetooth v5.2
* Phiên bản Bluetooth có thể khác nhau, vui lòng tham khảo trang web của nhà sản xuất mô-đun Wi-Fi để biết thông số kỹ thuật mới nhất.
USB

Cổng USB phía sau (Tổng cộng 6 cổng)
2 x cổng USB 3.2 Gen 2 (2 cổng Type-A)
4 x cổng USB 2.0 (4 cổng Type-A)
Cổng USB phía trước (Tổng cộng 10 cổng)
2 x đầu nối USB 3.2 Gen 1 hỗ trợ 4 cổng USB 3.2 Gen 1 bổ sung
1 x đầu nối USB 3.2 Gen 1 (hỗ trợ USB Type-C®)
2 x đầu nối USB 2.0 hỗ trợ 4 cổng USB 2.0 bổ sung
1 x đầu nối USB 2.0 hỗ trợ 1 cổng USB 2.0 bổ sung
Audio

Realtek 7.1 Surround Sound High Definition Audio CODEC*
– Hỗ trợ: Jack-detection, Multi-streaming, Front Panel Jack-retasking
– Hỗ trợ playback lên đến 24-bit/192kHz
Tính năng âm thanh
– Bảo vệ âm thanh
– Tụ âm thanh cao cấp
– Lớp PCB âm thanh riêng biệt
* Để hỗ trợ đầu ra âm thanh 7.1 Surround Sound, cần có một bộ vỏ có module âm thanh HD ở bên trước.

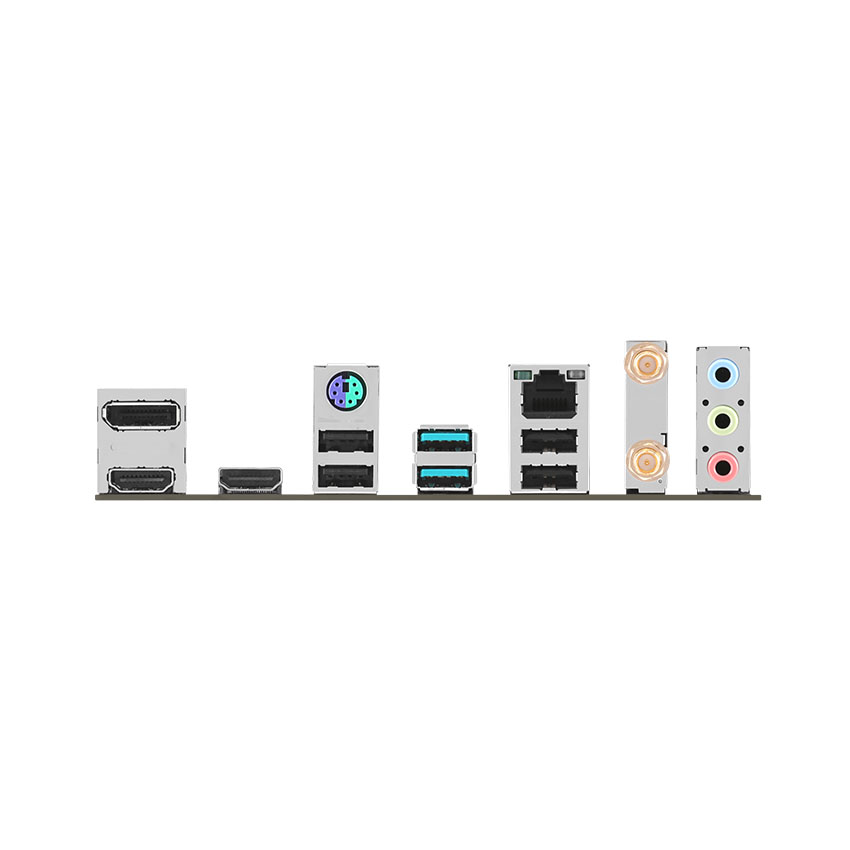

Cổng I/O mặt sau

2 x cổng USB 3.2 Gen 2 (2 cổng Type-A)
4 x cổng USB 2.0 (4 cổng Type-A)
1 x DisplayPort
2 x cổng HDMI®
1 x mô-đun Wi-Fi
1 x cổng Ethernet Realtek 2.5Gb
3 x jack âm thanh.
1 x Cổng kết hợp bàn phím/chuột PS/2
Đầu nối I/O nội bộ

Quạt và làm mát liên quan
1 x Đầu cắm quạt CPU 4 chân
1 x Đầu cắm quạt CPU OPT 4 chân
2 x Đầu cắm quạt vỏ 4 chân
Liên quan đến điện năng
1 x Đầu nối nguồn chính 24 chân
1 x Đầu nối nguồn +12V 8 chân
Liên quan đến bộ nhớ
2 x Khe M.2 (Chìa khóa M)
4 cổng SATA 6Gb/s
USB
2 x đầu nối USB 3.2 Gen 1 hỗ trợ 4 cổng USB 3.2 Gen 1 bổ sung
1 x đầu nối USB 3.2 Gen 1 (hỗ trợ USB Type-C®)
2 x đầu nối USB 2.0 hỗ trợ 4 cổng USB 2.0 bổ sung
1 x đầu nối USB 2.0 hỗ trợ 1 cổng USB 2.0 bổ sung
Các tính năng khác

3 đầu cắm Addressable Gen 2
1 đầu cắm Aura RGB
1 đầu cắm Clear CMOS
1 đầu cắm cổng COM
1 đầu cắm Audio phía trước (AAFP)
1 đầu cắm LPT
1 đầu cắm S/PDIF Out
1 đầu cắm SPI TPM (14-1 chân)
1 đầu cắm Panel hệ thống 20-3 chân có chức năng phát hiện chen nhập chassis
